Traduire les plans de l’ingénieur en réalité chantier : la méthode sans incohérences

La scène est un classique du BTP : la toupie de béton est en attente, le temps presse, et un technicien découvre qu’une réservation pour la plomberie manque dans le ferraillage de la dalle. S’ensuivent des appels tendus entre le chantier et le bureau d’études, des retards coûteux et des compromis structurels dangereux. On invoque souvent un « manque de communication » ou la nécessité d’avoir plus de réunions. Ces solutions, bien qu’utiles, ne traitent que les symptômes.

Le véritable enjeu n’est pas de mieux se parler, mais de partager un langage commun : celui de la physique, des mathématiques et des processus de validation. La traduction d’un plan n’est pas une affaire d’interprétation, mais une conversion d’abstractions (des lignes sur un PDF) en une réalité physique (des tonnes de béton et d’acier) soumise à des contraintes quantifiables. Une erreur dans cette traduction n’est pas une simple incohérence, c’est un risque calculable d’affaiblissement, de non-conformité, voire d’effondrement.

Et si la clé n’était pas dans des logiciels plus complexes ou des réunions plus fréquentes, mais dans la maîtrise rigoureuse d’une série de points de contrôle critiques ? L’approche de l’ingénieur structure ne laisse pas de place à l’ambiguïté. Elle repose sur la vérification systématique des hypothèses de calcul, des sections résistantes et des interfaces critiques avant toute action irréversible. C’est cette discipline qui transforme un plan en un ouvrage sûr et durable.

Cet article va donc au-delà des conseils génériques. Nous allons décomposer, point par point, les verrous techniques et méthodologiques qui sécurisent le passage de la conception à la réalisation. De la lecture d’une note de calcul à la décision de signer un « Bon Pour Exécution », chaque étape sera analysée sous un angle pragmatique et mathématique pour vous donner les clés d’une exécution sans faille.

Pourquoi y a-t-il toujours des conflits entre les plans béton et les réservations fluides ?

Le conflit récurrent entre la structure béton et les corps d’état techniques (CVC, plomberie, électricité) n’est pas une fatalité, mais le résultat prévisible de l’absence d’une étape formelle : la synthèse technique. Trop souvent, les plans de ferraillage de l’ingénieur béton et les plans de cheminement du bureau d’études fluides sont développés en parallèle, sans un point de convergence où les conflits sont activement recherchés et résolus avant la phase d’exécution. La simple superposition des plans ne suffit pas ; elle ne fait que révéler les problèmes, pas les résoudre.

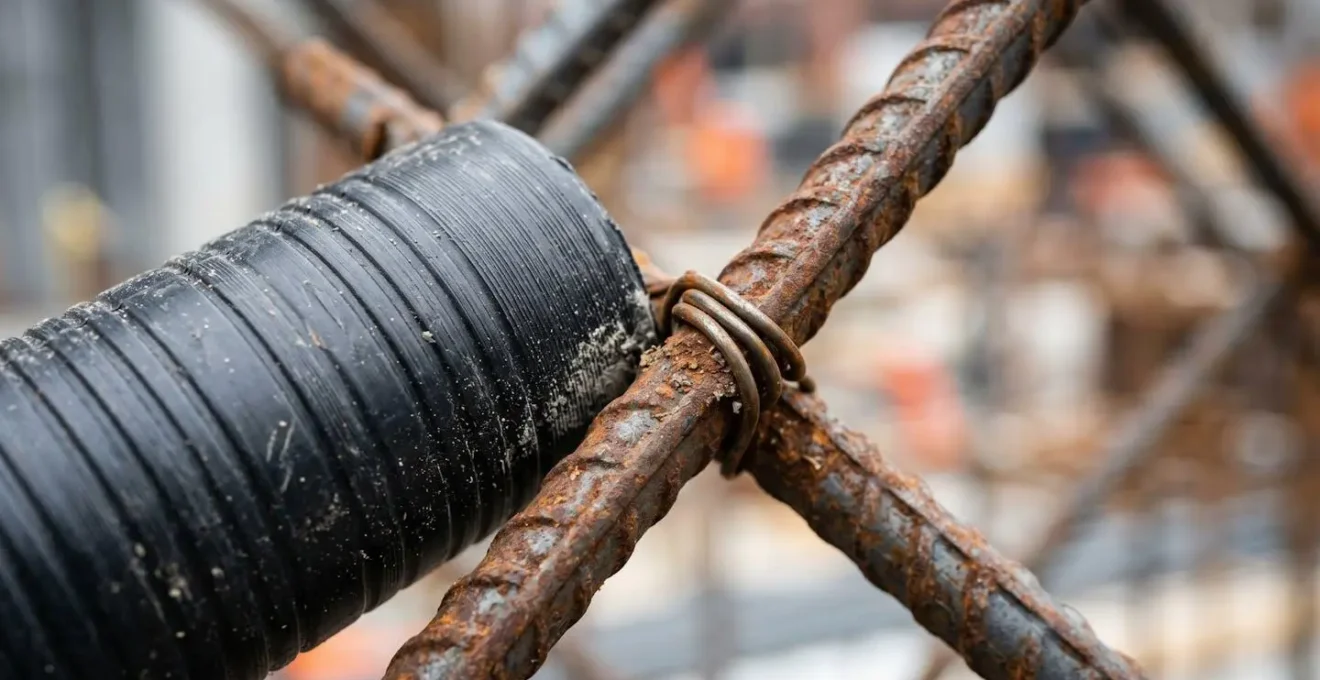

Le plan de coffrage définit des volumes bruts, tandis que le plan de ferraillage détaille la densité d’aciers nécessaire à la résistance. Une réservation, même de faible diamètre, n’est pas juste un « trou » ; c’est une interruption de la section résistante du béton et une potentielle coupure des armatures principales. Son positionnement ne peut être arbitraire. Il doit être validé par l’ingénieur structure pour s’assurer qu’il ne compromet pas la reprise des efforts (traction, compression, cisaillement).

La solution réside dans un processus de coordination structuré. Un exemple probant est le workflow proposé par le guide de collaboration de l’OAI au Luxembourg. Ce processus impose une validation itérative des réservations dès la phase d’avant-projet (APS), avec une cotation précise par rapport aux axes du bâtiment et aux niveaux bruts. Le processus ne s’achève que lorsqu’un plan de synthèse unique, validé par tous les ingénieurs (structure, fluides, etc.), est transmis à l’entreprise de gros œuvre. C’est cette phase de synthèse, clairement mandatée et rémunérée, qui élimine 90% des conflits sur chantier.

Comment vérifier les charges admissibles sur une poutre en lisant la note de l’ingénieur ?

La note de calcul de l’ingénieur structure est le document fondamental qui justifie le dimensionnement de chaque élément porteur. Savoir l’interpréter n’est pas une option, c’est une compétence essentielle pour tout technicien sur le terrain. La valeur la plus critique à identifier est la charge admissible, souvent exprimée en kiloNewtons (kN) ou en tonnes. Cette charge est la somme des charges permanentes (G), qui incluent le poids propre de la structure et des éléments fixes (cloisons, chapes), et des charges d’exploitation (Q), qui correspondent aux charges variables (mobilier, personnes, neige).

La note de calcul précise les hypothèses retenues (ex : Q = 250 kg/m² pour un usage de bureau) et détaille le résultat des calculs à l’ELU (État Limite Ultime) pour la résistance et à l’ELS (État Limite de Service) pour la déformation (la « flèche »). Votre rôle sur le chantier n’est pas de refaire le calcul, mais de vous assurer que la réalité construite correspond exactement aux hypothèses du document. Toute modification, comme l’ajout d’une cloison lourde non prévue ou le stockage de matériaux sur une dalle, peut entraîner un dépassement des charges admissibles et compromettre la sécurité. Le coût de cette analyse préventive, souvent estimé entre 500 € et 2 000 € pour une note de calcul, est infime comparé au coût d’un sinistre.

Pour passer de la théorie du plan à la validation sur site, une approche systématique est nécessaire. Les points suivants constituent une base de vérification minimale avant, pendant, et après le coulage d’un élément structurel comme une poutre.

Étude de sol G2 ou diagnostic G5 : laquelle est indispensable pour assurer votre maison ?

Un bâtiment n’est rien sans ses fondations, et les fondations ne sont rien sans une connaissance précise du sol sur lequel elles reposent. Confondre les missions géotechniques est une erreur courante qui peut avoir des conséquences financières et structurelles désastreuses. Les deux missions les plus souvent évoquées, G2 et G5, répondent à des besoins radicalement différents : l’une est préventive, l’autre est curative.

L’étude de sol G2, dite « étude de projet », intervient avant la construction. Son objectif est de définir les principes constructifs des fondations (semelles filantes, radier, pieux…) en fonction de la nature du sol, de la présence d’eau, et des risques identifiés (gonflement des argiles, cavités…). Rendue obligatoire par la loi ELAN pour la vente de terrains en zone à risque argileux, elle est en réalité indispensable pour tout projet de construction neuve, d’extension ou de surélévation. Elle dimensionne les fondations pour éviter les sinistres. En somme, la G2 est l’assurance-vie de votre projet.

Le diagnostic géotechnique G5, lui, intervient après un sinistre sur un ouvrage existant. Lorsqu’un bâtiment présente des désordres comme des fissures importantes, des tassements différentiels ou des affaissements, la mission G5 est déclenchée pour diagnostiquer l’origine du problème. Elle cherche à comprendre l’interaction entre la structure, les fondations et le sol pour expliquer la pathologie et proposer des solutions de confortement (reprise en sous-œuvre, injections de résine…). La G5 est le « médecin légiste » du bâtiment.

Le tableau suivant synthétise les différences fondamentales entre ces deux missions, dont les objectifs et les contextes sont clairement distincts, comme le détaille cette analyse comparative des missions géotechniques.

Le risque d’effondrement si vous remplacez du HA16 par du HA12 sans recalcul

C’est l’une des erreurs les plus dangereuses et contre-intuitives sur un chantier : en cas de rupture de stock sur un diamètre d’acier, un technicien pourrait être tenté de remplacer un ferraillage prévu en HA16 (diamètre 16 mm) par du HA12 (diamètre 12 mm), en pensant compenser en ajoutant « un peu plus » de barres. Cette substitution, si elle n’est pas validée par un recalcul de l’ingénieur, peut mener directement à la ruine de l’ouvrage. La raison est purement mathématique et liée à la section d’acier, pas au diamètre.

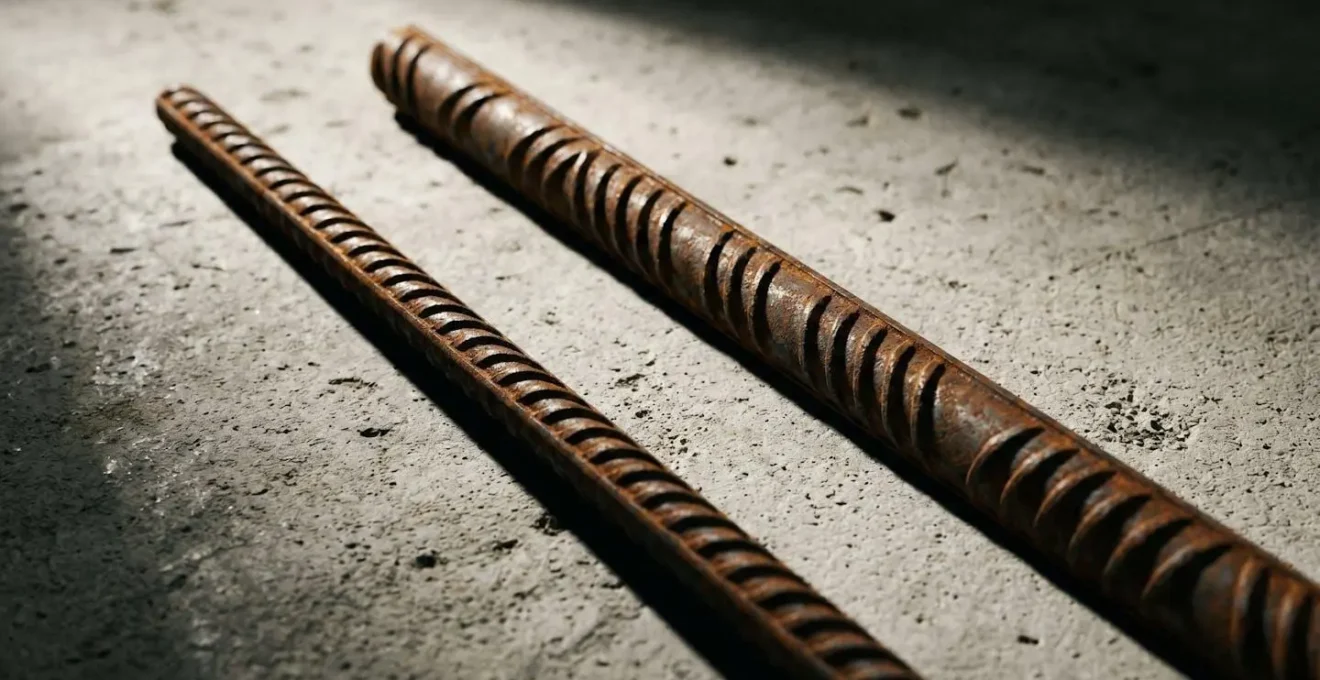

La capacité de traction d’une barre d’acier est proportionnelle à sa section (son aire), pas à son diamètre. La formule de l’aire d’un disque est A = π * r². Comparons :

• Section d’un acier HA12 : π * (6 mm)² ≈ 113 mm²
• Section d’un acier HA16 : π * (8 mm)² ≈ 201 mm²

Le ratio de résistance n’est pas de 16/12 (soit 1,33), mais de 201/113 (soit 1,77). En d’autres termes, une barre HA16 n’est pas 33% plus résistante qu’une HA12, elle est 77% plus résistante. Comme le souligne une analyse sur le sujet, remplacer un HA16 par un HA12 ne réduit pas la résistance de 25%, mais la divise presque par deux. Une étude a même montré qu’une barre HA16 offre 77% de section supplémentaire par rapport à une barre HA12. Ne pas intégrer ce calcul, c’est ignorer un facteur de sécurité fondamental.

Pour compenser la résistance d’une barre HA16, il ne faudrait pas 1,33 barre de HA12, mais près de 1,8 barre. En pratique, il faudrait donc utiliser deux barres de HA12 pour remplacer une barre de HA16, ce qui pose d’autres problèmes : encombrement dans le coffrage, respect des distances d’enrobage, et complexité de la mise en œuvre. Toute substitution d’armature doit donc faire l’objet d’une note de calcul modificative par le bureau d’études. C’est un point de contrôle non négociable sur lequel la responsabilité du conducteur de travaux est directement engagée.

Quand signer les « Bons Pour Exécution » pour lancer la fabrication sans risque d’erreur ?

Le « Bon Pour Exécution » (BPE) est bien plus qu’une simple signature administrative. C’est un acte juridique et technique qui engage la responsabilité de celui qui le signe. Il signifie que le plan de fabrication (d’un escalier préfabriqué, d’une charpente métallique, d’une menuiserie…) a été vérifié, qu’il est conforme aux attentes du projet (CCTP) et qu’il est compatible avec l’environnement de pose. Une fois le BPE signé, le fournisseur lance la production. Toute erreur découverte par la suite sera à la charge de celui qui a validé le plan.

Signer un BPE à la hâte, sous la pression des délais, est la garantie de voir survenir des problèmes coûteux. Le moment de la signature ne doit donc intervenir qu’à l’issue d’un processus de vérification méthodique. Il ne s’agit pas de refaire le travail du dessinateur du fournisseur, mais de s’assurer de la parfaite concordance entre son plan et les contraintes du chantier. Cet audit doit être rigoureux et couvrir tous les points d’interface.

La validation d’un BPE est la dernière barrière avant un processus industriel irréversible. Une liste de contrôle exhaustive est donc indispensable pour minimiser les risques. Les points suivants, inspirés des bonnes pratiques de préparation de chantier, constituent une base solide :

• Concordance des indices : Assurez-vous que le plan soumis pour BPE est basé sur le dernier indice des plans d’architecte et de bureau d’études. Un plan de fabrication basé sur une version obsolète des plans guide est une source d’erreur garantie.
• Interfaces avec les autres lots : Vérifiez la compatibilité avec les corps d’état adjacents. Les réservations pour l’électricien sont-elles prévues ? L’appui sur le gros œuvre est-il conforme ? Le passage des gaines de ventilation est-il libre ?
• Cotes critiques : Contrôlez les dimensions critiques : cotes hors-tout, dimensions d’encombrement, niveaux (altimétrie), et cotes de réservation. Une contre-vérification sur site est souvent nécessaire.
• Conformité des matériaux : Confirmez que les matériaux, les finitions, les coloris (RAL) et les performances spécifiées (résistance au feu, isolation acoustique…) sont bien ceux demandés dans le CCTP.
• Détails de fixation : Analysez les points d’ancrage et de fixation. Sont-ils réalisables dans le support existant ? Les chevilles, platines et soudures sont-elles correctement dimensionnées ?
• Conformité normative : Vérifiez que le plan respecte les normes DTU (Documents Techniques Unifiés) et NF applicables au produit.

Pourquoi confondre SketchUp et Revit vous empêche de collaborer sur les gros projets ?

Dans l’écosystème numérique du BTP, SketchUp et Revit sont souvent mentionnés dans la même phrase, mais les confondre revient à utiliser un marteau pour visser une vis. Les deux outils permettent de modéliser en 3D, mais leurs philosophies, leurs finalités et leurs capacités de collaboration sont fondamentalement différentes. Comprendre cette distinction est crucial pour s’insérer efficacement dans un workflow BIM (Building Information Modeling) sur des projets d’envergure.

SketchUp est un modeleur de surfaces. C’est un outil exceptionnel pour la phase d’esquisse et de conception volumétrique. Sa force réside dans sa rapidité et son intuitivité. Un architecte peut rapidement tester des formes, présenter des concepts visuels à un client, et créer des images réalistes. Cependant, un « mur » dans SketchUp n’est qu’un ensemble de faces et d’arêtes. Il n’a pas d’intelligence intrinsèque ; il ne « sait » pas qu’il est un mur avec des propriétés thermiques, un coût, ou une résistance au feu.

Revit est un modeleur d’objets paramétriques. C’est le standard pour la production de maquettes numériques BIM. Un « mur » dans Revit est un objet intelligent. Il contient une multitude de données (matériaux, dimensions, phase de construction, fabricant, etc.). Modifier sa longueur mettra automatiquement à jour les surfaces et les quantités associées. C’est cette base de données structurée qui permet la collaboration : extraire des métrés précis, détecter automatiquement les conflits (un tuyau qui traverse une poutre), et produire des plans d’exécution cohérents.

Comment calculer l’espacement de vos étais pour éviter l’effondrement sous la pression du béton ?

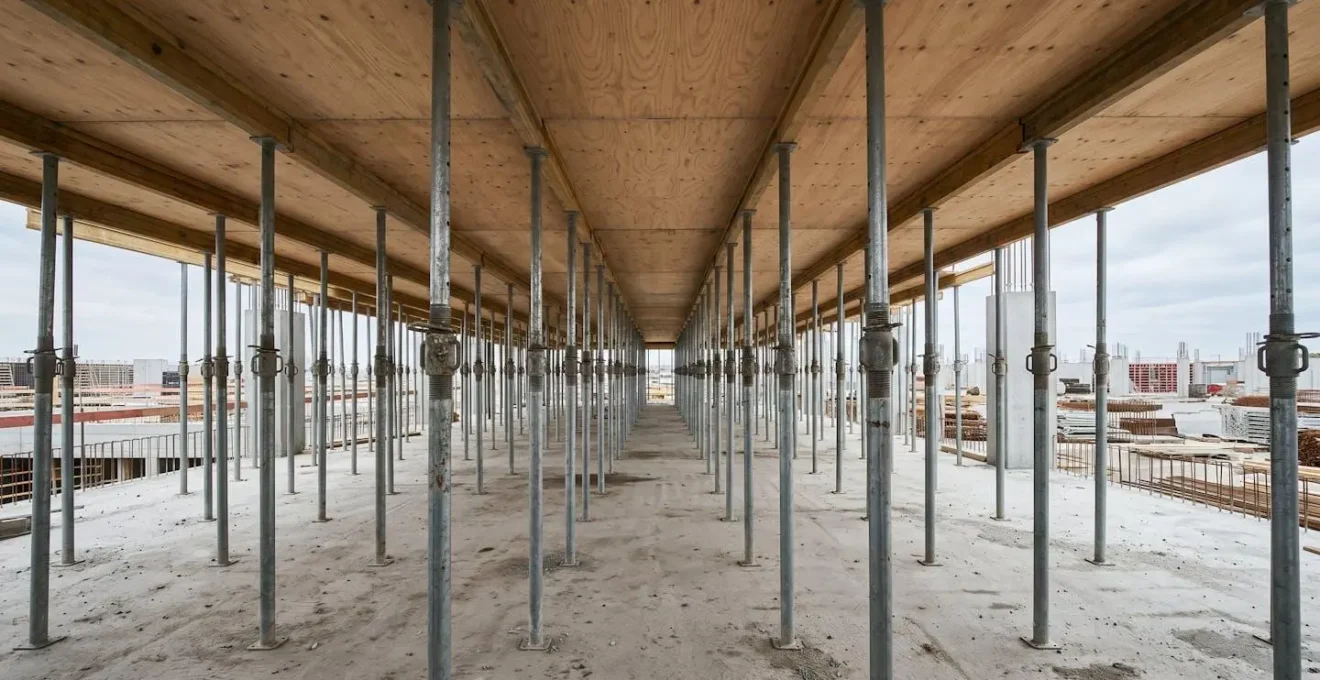

L’étaiement d’une dalle ou d’un voile en béton est une opération à haut risque. Un sous-dimensionnement ou un mauvais espacement des étais peut entraîner l’effondrement du coffrage sous le poids et la pression du béton frais, avec des conséquences potentiellement mortelles. Le calcul de l’espacement des étais n’est pas une estimation « à l’œil », mais doit se baser sur les abaques du fabricant d’étaiement et prendre en compte la pression exercée par le béton.

Le béton frais se comporte comme un liquide dense. Il exerce une pression hydrostatique sur les parois du coffrage, une pression qui augmente avec la hauteur de coulage (P = ρ.g.h). Cependant, ce calcul de base est insuffisant car il ne tient pas compte de plusieurs facteurs aggravants qui peuvent augmenter considérablement la poussée sur le coffrage et, par conséquent, la charge sur chaque étai. Ignorer ces facteurs revient à sous-estimer le risque.

Le DTU 21 (Exécution des ouvrages en béton) et les guides techniques mettent en lumière des variables critiques souvent négligées sur le terrain. Une maîtrise de ces facteurs est impérative pour garantir la sécurité lors des phases de coulage.

• Vitesse de bétonnage : Plus le béton est coulé rapidement, moins il a le temps de commencer sa prise. Il reste à l’état liquide sur une plus grande hauteur, augmentant ainsi la pression hydrostatique maximale sur la partie basse du coffrage. Un coulage lent et par passes permet de limiter cette pression.
• Vibration du béton : Le vibrage, essentiel pour obtenir un béton compact et sans bulles d’air, a pour effet de le reliquéfié temporairement. Cette « thixotropie » annule le début de prise et maximise la poussée latérale sur le coffrage. La pression est à son paroxysme pendant et juste après la vibration.
• Température ambiante : Par temps froid, la prise du béton est ralentie. Il reste donc à l’état liquide plus longtemps, prolongeant la durée pendant laquelle la pression maximale est exercée sur le coffrage et l’étaiement. Des adjuvants retardateurs de prise ont un effet similaire.

Comment passer au BIM (Building Information Modeling) quand on est une PME sans bureau d’études ?

Pour de nombreuses Petites et Moyennes Entreprises du BTP, le BIM semble être une montagne technologique réservée aux grands groupes disposant de bureaux d’études intégrés et d’ingénieurs spécialisés. Cette perception est un frein majeur à l’adoption, alors qu’une approche progressive et pragmatique peut apporter des bénéfices concrets sans investissement initial massif. Le passage au BIM n’est pas un interrupteur « ON/OFF », mais une montée en compétence par étapes.

L’erreur est de vouloir tout faire tout de suite : modéliser, collaborer, extraire les quantités, faire de la 4D… Pour une PME, la clé est de commencer par le « BIM passif » ou « BIM en lecture seule ». Il s’agit d’abord d’apprendre à consommer l’information d’une maquette numérique fournie par la maîtrise d’œuvre, avant de chercher à en produire une. Cela permet de se familiariser avec la navigation 3D, de mieux comprendre le projet et d’anticiper les problèmes de mise en œuvre sans avoir à maîtriser un logiciel de modélisation complexe.

L’approche la plus efficace pour une PME sans bureau d’études se décompose en une feuille de route logique et accessible, où chaque étape s’appuie sur la précédente pour construire la compétence en interne.

1. Commencer par le « BIM low-tech » : Avant même la 3D, standardisez les bases. Utilisez une nomenclature de fichiers claire et partagée, centralisez les documents sur un cloud (Drive, Dropbox), et effectuez les revues de plans sur une tablette avec des annotations numériques plutôt que sur papier.
2. Adopter le « BIM en lecture seule » : Investissez du temps (pas de l’argent) dans la maîtrise des visionneuses BIM gratuites comme BIM Vision, Navisworks Freedom ou Trimble Connect. Elles permettent de naviguer dans les maquettes 3D, de prendre des cotes, et de visualiser les réseaux sans avoir besoin d’une licence Revit.
3. Identifier le « Quick Win » BIM : Ne cherchez pas à tout faire. Concentrez-vous sur un seul cas d’usage qui apporte une valeur immédiate à votre métier. Pour un plaquiste, ce sera l’extraction automatique des surfaces et des quantités. Pour un électricien, la visualisation 3D des chemins de câbles pour éviter les conflits.
4. Nommer un Référent BIM : Désignez un collaborateur jeune et motivé pour devenir le « référent BIM » de l’entreprise. Allouez-lui quelques heures par semaine pour se former, tester les outils et être le point de contact technique sur les projets impliquant une maquette numérique.

La transition d’un plan à une réalité de chantier sans erreur n’est donc pas une chimère, mais le résultat d’une discipline d’ingénieur appliquée à chaque étape. Commencez dès aujourd’hui par intégrer le premier point de contrôle de cette méthode dans vos projets pour en mesurer l’impact direct sur la qualité et la rentabilité.
